Soporte Coplanar 0º con estructura metálica
Flexibilidad y robustez para grandes instalaciones fotovoltaicas
Este modelo combina una base de hormigón con una estructura triangular de aluminio regulable, permitiendo ajustar la inclinación entre 0º y 30º según las necesidades del proyecto. Está especialmente diseñado para parques solares y grandes superficies sobre suelo donde se requiere una solución resistente, modular y adaptable.
Inclinación ajustable para optimizar la producción fotovoltaica
DESCRIPCIÓN:

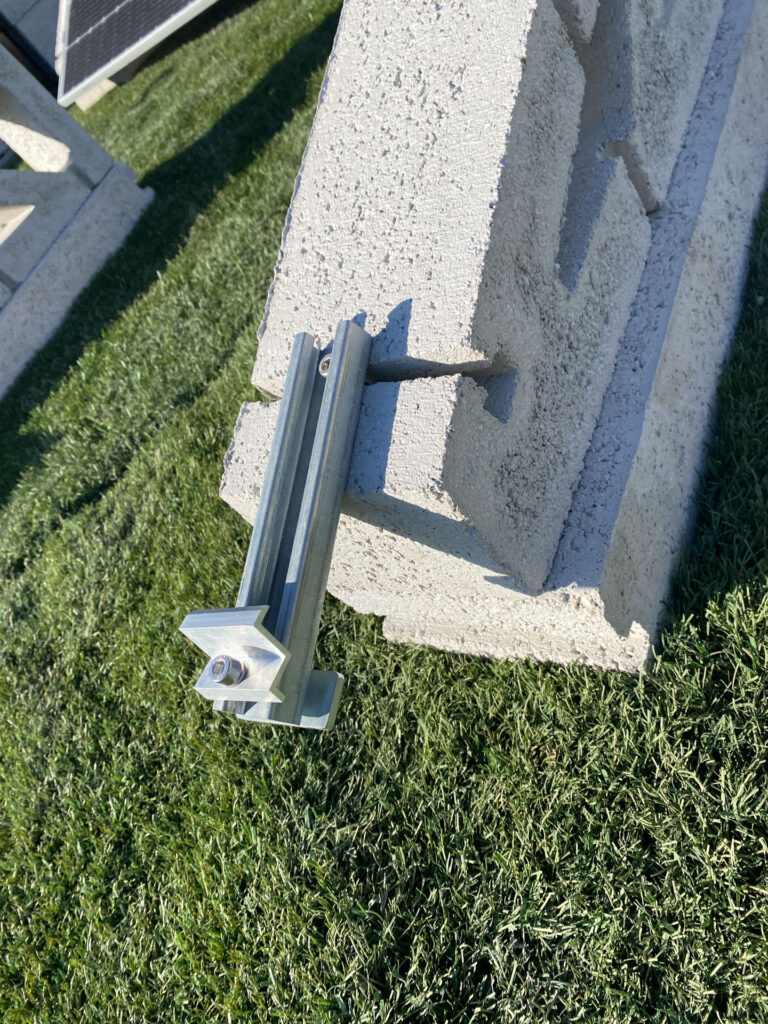

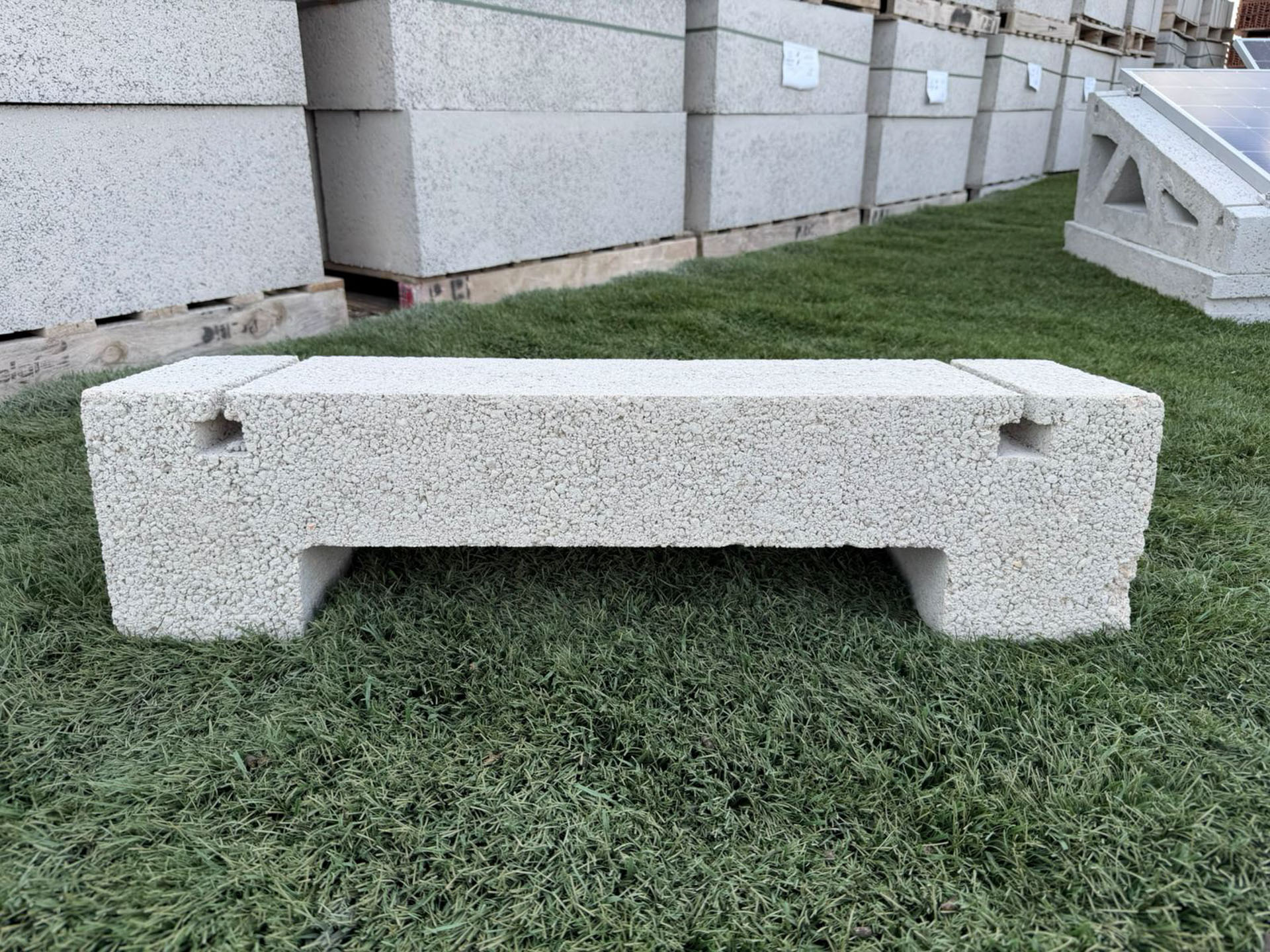

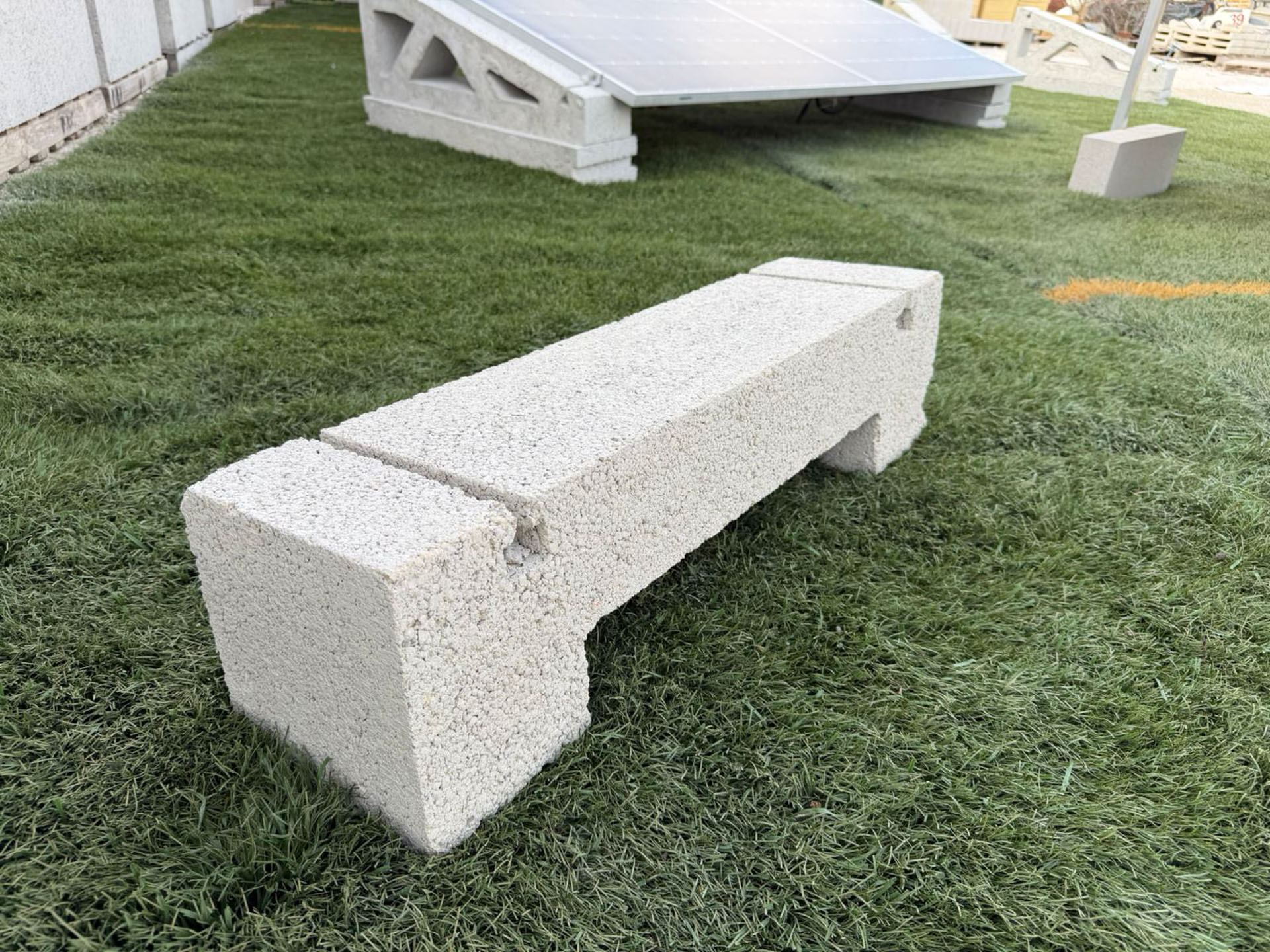

El sistema está compuesto por un bloque de hormigón armado y una estructura de aluminio sobre la que se anclan los paneles solares.
Permite montar dos o tres paneles por conjunto, en posición vertical u horizontal, lo que facilita la adaptación a diferentes ubicaciones, orientaciones solares o requerimientos técnicos del proyecto.
PESO: ,52,00 Kg.
ÁNGULO: desde 0º a 30º.
DIMENSIÓN APROXIMADA DEL PANEL FOTOVOLTAICO: 105,00 cm x 210,00 cm. Para paneles de mayor tamaño deben consultar con nuestros técnicos.
ORIENTACIÓN DE LOS PANELES: sur.
POSICIÓN DE LOS PANELES: horizontal.

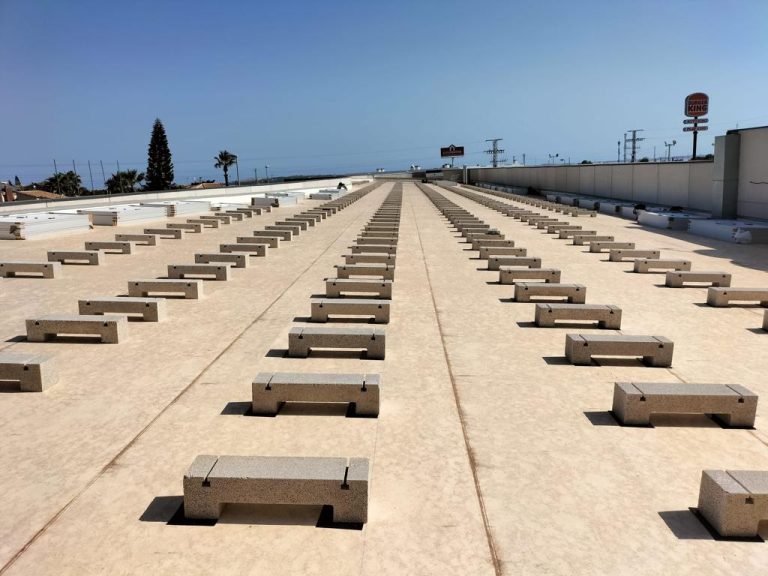

SUPERFICIE DE INSTALACIÓN: en cubierta plana (transitable o no transitable) con una pendiente máxima de 10º
Ventajas del sistema regulable de Hormicad
- Adaptación a cualquier zona geográfica o necesidad de inclinación
Permite ajustar la inclinación óptima según latitud, época del año o criterios de producción energética. - Resistencia estructural en condiciones exigentes
Combinación de base de hormigón de alta densidad y estructura metálica con anclaje de acero inoxidable. - Instalación sin cimentación
Se apoya directamente sobre suelo compactado, eliminando los tiempos y costes de obra civil.
Servicios incluidos para tu instalación
Asesoramiento técnico personalizado según ubicación, viento y orientación solar.
Documentación técnica completa: planos, ficha, certificaciones y cálculos de carga.
Entrega con grúa y coordinación logística en obra.
Garantía de 10 años sobre defectos de fabricación .
Accesorios recomendados para el soporte regulable 0º – 30º
El soporte regulable con estructura metálica de Hormicad es la solución más adaptable para cubiertas planas con necesidades específicas de orientación solar. Para completar la instalación con garantías de durabilidad y seguridad, estos son los accesorios compatibles más recomendados:
Sistema de extensión de herrajes: especialmente útil en instalaciones con inclinación mínima, permite fijar paneles de gran formato exactamente en los puntos indicados por el fabricante, evitando deformaciones.
Sistema antipandeo: mejora la rigidez del módulo ante cargas de viento elevadas, ideal en instalaciones en cubiertas altas o muy expuestas.
Sistema de nivelación: permite compensar pendientes o irregularidades en la cubierta, asegurando que la estructura metálica se instale de forma precisa.
Placa de toma de tierra: incorporada en los herrajes intermedios, garantiza la continuidad equipotencial de los módulos sin necesidad de puentes adicionales.
Alfombra de caucho: recomendada para superficies lisas o impermeabilizadas, mejora la adherencia y protege la cubierta de posibles daños.
Adhesivo de poliuretano: asegura una fijación firme entre soporte y accesorios adicionales sin necesidad de perforaciones ni anclajes.
Lastre de 1 metro con hendiduras (próximamente): útil para aumentar la estabilidad de la estructura en instalaciones donde se requiera un refuerzo adicional con manipulación segura.
Descubre todos los accesorios disponibles en nuestra página de Accesorios para soportes de hormigón para paneles solares
Preguntas frecuentes
Sí, el sistema permite modificar la inclinación dentro del rango 0º a 30º según necesidad.
Dependerá del estudio técnico. En algunas zonas se recomienda fijación con adhesivo o el uso de lastres adicionales.
Compatible con la mayoría de módulos estándar, hasta 230 cm de longitud. Para paneles de mayor tamaño deben consultar con nuestros técnicos.
Permite instalar 2 o 3 paneles en cada grupo de dos soportes, en posición vertical u horizontal.
